Dépannage électronique : trouver la panne sans changer au hasard
Remplacer des composants au hasard coûte du temps, de l'argent, et masque presque toujours la vraie cause. La méthode fait la différence bien plus que le prix de l'oscilloscope.
Avant tout : décharger et se protéger

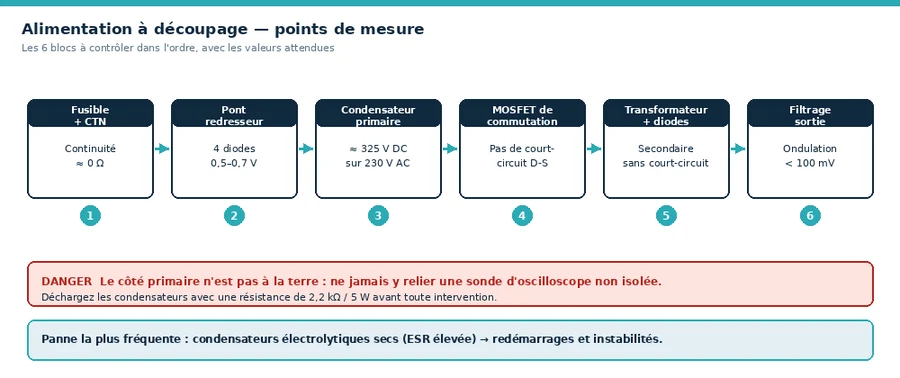

Les condensateurs de filtrage d'une alimentation à découpage conservent plus de 300 V pendant plusieurs minutes. Déchargez-les avec une résistance de 2,2 kΩ / 5 W, jamais avec un tournevis. Et portez un bracelet antistatique : une décharge de 100 V détruit un circuit intégré alors que vous ne sentez rien en dessous de 3 000 V.
La panne numéro un
Sur tout équipement de plus de cinq ans, contrôlez systématiquement les condensateurs électrolytiques à l'ESR-mètre. L'assèchement provoque des redémarrages, des instabilités et des pannes intermittentes déroutantes — pour un composant qui coûte quelques dinars.
Tester vite, sans dessouder

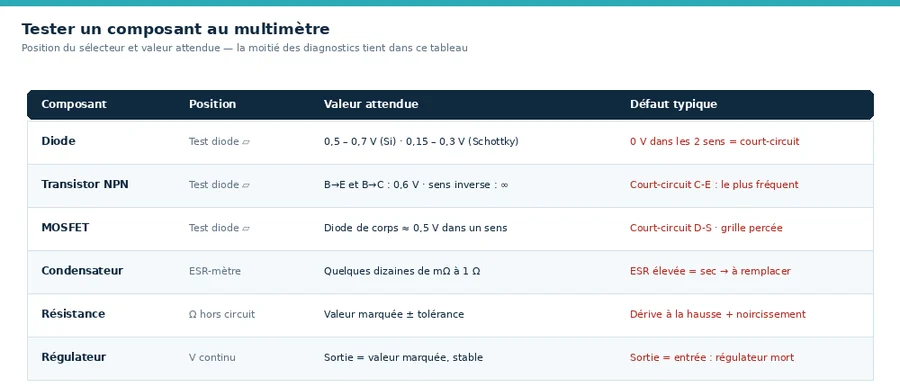

Diode : 0,5 à 0,7 V en direct pour du silicium, 0 V dans les deux sens signifie court-circuit. Transistor : deux jonctions dos à dos depuis la base. MOSFET : la diode de corps doit apparaître dans un seul sens. Régulateur : si la sortie égale l'entrée, il est en court-circuit.
L'outil le plus rentable
Une alimentation de laboratoire à limitation de courant. En alimentant une carte suspecte à 5 V avec une limite de 100 mA, un court-circuit ne détruit rien : le composant fautif chauffe légèrement et se repère au doigt ou à la caméra thermique.
Les pannes intermittentes
Provoquez-les au lieu de les attendre : chauffage local au sèche-cheveux, refroidissement à la bombe à froid, légère flexion de la carte, tapotement avec un manche isolant. Une soudure fissurée se trahit presque toujours sous l'un de ces stress.
Le manuel complet
Notre guide PDF gratuit détaille la méthode en sept étapes, les fiches de test de dix composants avec les valeurs attendues, le dépannage complet des alimentations et un tableau symptôme → causes classées par fréquence.
