Automates industriels : diagnostiquer une panne méthodiquement
Avant de brancher un PC, regardez l'automate. Les voyants en façade donnent en dix secondes une information que beaucoup cherchent une heure dans le programme.

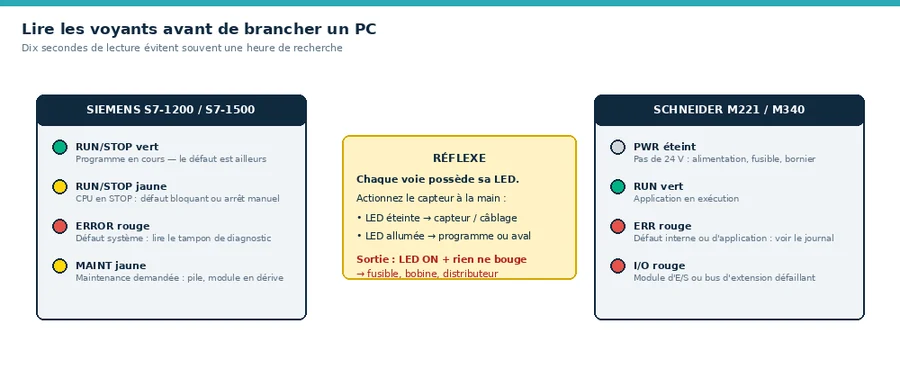

Lire les voyants Siemens
Sur S7-1200 et S7-1500 : RUN vert fixe signifie que le programme s'exécute — le problème est ailleurs, côté capteur ou câblage. STOP jaune indique un passage manuel ou un défaut bloquant. ERROR rouge clignotant pointe un défaut de configuration matérielle : lisez le tampon de diagnostic dans TIA Portal.
Lire les voyants Schneider
Sur Modicon M221 et M340 : PWR éteint renvoie à l'alimentation 24 V et son fusible. ERR rouge fixe annonce un défaut interne bloquant, souvent le remplacement de la CPU. I/O rouge désigne un module d'entrées-sorties ou le bus d'extension.
Le réflexe des LED de voie
Chaque entrée possède sa LED. Actionnez le capteur à la main : si elle ne s'allume pas, le problème est côté capteur ou câblage, pas dans le programme. Sur une sortie, si la LED s'allume mais que l'actionneur ne bouge pas, cherchez en aval — fusible, bobine de contacteur, distributeur bloqué.
Le piège du temps de cycle
L'automate lit les entrées en début de cycle et écrit les sorties à la fin. Un signal plus court que le temps de cycle — typiquement 5 à 20 ms — peut ne jamais être vu. Si un capteur rapide semble ignoré, utilisez une entrée à interruption plutôt que de suspecter le matériel.
Les réseaux, source croissante de pannes

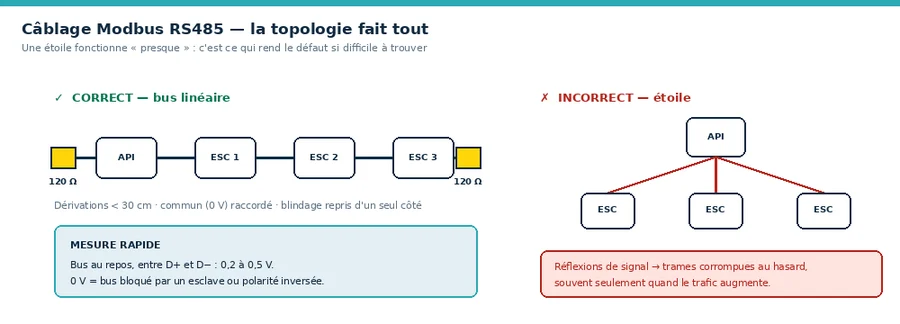

En Profinet, une adresse IP dupliquée est la première cause de perte intermittente après l'ajout d'un équipement. En Modbus RS485, la topologie doit être en bus avec deux terminaisons de 120 Ω aux extrémités, et le commun doit être raccordé — deux fils ne suffisent pas sur de longues distances.
Le manuel complet
Notre guide PDF gratuit détaille la consignation, les tableaux de voyants Siemens et Schneider, la méthode en huit étapes et les défauts fréquents avec leurs causes ordonnées.
